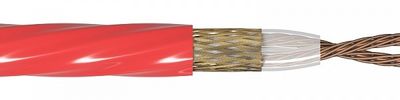

Кабель нагревательный SHTL-HT 7,14
Назначение
Кабель нагревательный SHTL-HT предназначен для использования в антиобледенительных системах для обогрева открытых площадей при укладке непосредственно в цементно-песчаный раствор, слой плиточного клея, товарный бетон или горячий асфальт.
Механическая прочность класс М2
Комплектация:
- Кабель нагревательный резистивный SHTL-HT
- Руководство по эксплуатации, совмещенное с паспортом - 1 шт.
| Марка установочного провода | Допустимый ток, А | Мощность, Вт (при ~220-240 В) |
|---|---|---|
| Нуф 2х0,5 | до 3 | до 520 |
| Нуф 2х0,75 | до 6 | до 1120 |
| Нуф 2х1,0 | до 10 | до 2000 |
| Нуф 2х1,5 | до 16 | до 2800 |
| Нуф 2х2,5 | до 25 | до 4800 |
| Нуф 2х4,0 | до 32 | до 5400 |
Внимание!
Для обогрева кровли и водосточной системы
допускается использовать секции не более 25 Вт/м.
Таблица подбора типа кабеля в зависимости от требуемой длины и мощности (~220 – 240 В)
|
Мощность |
5 Вт/м |
10 Вт/м |
20 Вт/м |
25 Вт/м |
30 Вт/м |
40 Вт/м |
|
Кабель |
Длина секции, м |
|||||
|
Кабель нагревательный SHTL-HT 46,73 |
15 |
11 |
- |
7 |
6 |
- |
|
Кабель нагревательный SHTL-HT 17,14 |
25 |
18 |
13 |
11 |
10 |
9 |
|
Кабель нагревательный SHTL-HT 7,14 |
38 |
27 |
19 |
17 |
15 |
13 |
|
Кабель нагревательный SHTL-HT 3,99 |
50 |
35 |
25 |
22 |
20 |
18 |
|
Кабель нагревательный SHTL-HT 2,66 |
60 |
45 |
30 |
27 |
25 |
22 |
|
Кабель нагревательный SHTL-HT 1,6 |
80 |
55 |
40 |
35 |
32 |
28 |
|
Кабель нагревательный SHTL-HT 1,02 |
100 |
70 |
50 |
45 |
40 |
35 |
|
Кабель нагревательный SHTL-HT 0,71 |
120 |
85 |
60 |
55 |
50 |
42 |
|
Кабель нагревательный SHTL-HT 0,51 |
140 |
100 |
70 |
65 |
60 |
50 |
|
Кабель нагревательный SHTL-HT 0,33 |
170 |
120 |
85 |
75 |
70 |
60 |
|
Кабель нагревательный SHTL-HT 0,24 |
195 |
140 |
100 |
90 |
80 |
70 |
|
Кабель нагревательный SHTL-HT 0,17 |
235 |
165 |
120 |
105 |
95 |
85 |
|
Кабель нагревательный SHTL-HT 0,13 |
270 |
190 |
135 |
120 |
110 |
95 |
|
Кабель нагревательный SHTL-HT 0,10 |
300 |
215 |
150 |
135 |
125 |
105 |
|
Кабель нагревательный SHTL-HT 0,08 |
335 |
240 |
170 |
150 |
135 |
120 |
|
Кабель нагревательный SHTL-HT 0,06 |
385 |
270 |
190 |
170 |
155 |
135 |
